Jiangyin Daniel Coater Co., Ltd. (Daniel Coller) a été fondée en 2004. Il s'agit d'un fabricant d'échangeurs de chaleur qui produit des échangeurs de chaleur de plaques détachables (PHE), des joints d'échangeur de chaleur (PHEGASKET), des plaques d'échangeur de chaleur (PHEPLATE) et fournit des services de maintenance d'échangeur de chaleur à la plaque (Phemaintenance).

Détail du produit

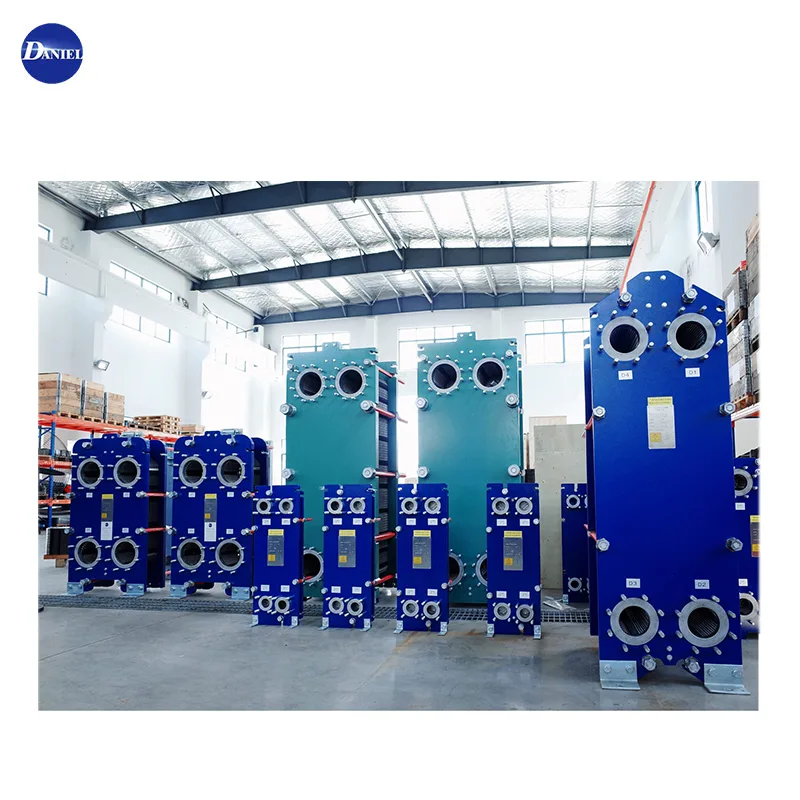

La structure du produit de l'échangeur de chaleur de plaque détachable de Daniel

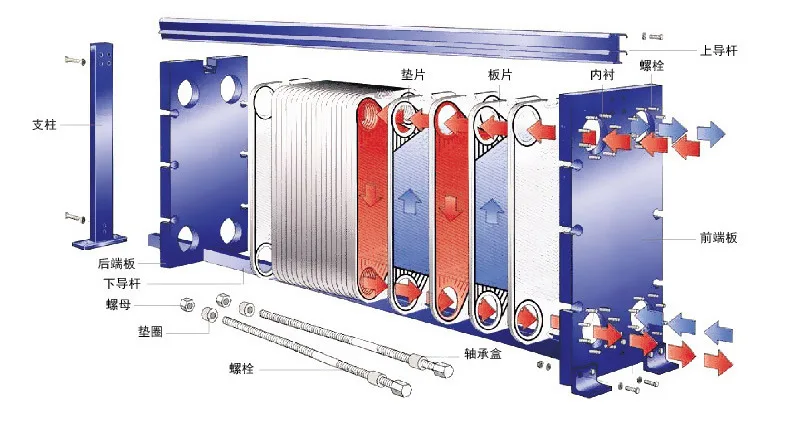

Composants d'un échangeur de chaleur à plaques


Marché et application

Pendant longtemps, Jiangyin Daniel Coller s'est engagé à fournir des échangeurs de chaleur de plaques de haute qualité contre des clients du pétrole, des produits chimiques, des industriels, de l'alimentation et des boissons, l'électricité, la métallurgie, la construction navale, le CVC et d'autres industries dans de nombreux pays et régions. Actuellement, plus de 20 000 échangeurs de chaleur à plaques fonctionnent bien dans diverses industries.


Les avantages des échangeurs de chaleur à plaques

Promouvoir l'écoulement du liquide entre les plaques pour former des turbulences. Permettez à la plaque métallique de s'adapter à différentes pressions. Le canal d'écoulement de la petite plaque de motif "à chevrons" est composé de deux plaques adjacentes avec une différence d'angle de chevrons de 180 degrés. Par conséquent, il existe de nombreux points d'angle entre les plaques, qui peuvent atteindre un point tous les 130 mm ². Le canal d'écoulement n'est pas sujet à la déformation, a une résistance à la pression relativement élevée et peut résister à une forte différence de pression. Dans le même temps, puisque l'écoulement est tridimensionnel et que la turbulence est relativement intense, le coefficient de transfert de chaleur est élevé.

Structure compacte

L'espace occupé par l'échangeur de chaleur à plaque est l'une des plus petites parmi tous les types d'échangeurs de chaleur à l'heure actuelle. Dans les mêmes conditions d'échange de chaleur, la surface de plancher de l'échangeur de chaleur de la plaque n'est que de 1/3 à 1/4 de celle de l'échangeur de chaleur de la coque et du tube, et il ne nécessite pas d'espace de maintenance supplémentaire lorsqu'il est démonté.



Coefficient de transfert de chaleur élevé

En raison du fait que le milieu qui coule dans le groupe de plaques peut former des turbulences à un nombre de Reynolds relativement faible (RE), et l'encrassement est moins susceptible de se former sur les plaques lisses, il a une efficacité de transfert de chaleur très élevée. En général, l'échange de chaleur de l'eau à l'eau, le coefficient de transfert de chaleur de l'échangeur de chaleur de la plaque peut atteindre plus de 6000 W / m ² ℃, qui est 3 à 8 fois plus élevé que celui de l'échangeur de chaleur de la coquille et du tube.



Taux de récupération de chaleur élevé

En raison du coefficient de transfert de chaleur élevé, d'excellentes caractéristiques de rapport d'écoulement et de l'écoulement complètement inversé, la différence de température de transfert de chaleur peut être sélectionnée très faible. Par conséquent, il est très adapté à la récupération de la chaleur énergétique de bas niveau. Il est économiquement possible d'atteindre un taux de récupération de chaleur de plus de 90% en utilisant un échangeur de chaleur à plaque unique.



Grande adaptabilité

L'échangeur de chaleur à plaque pliable a une adaptabilité inégalée. Après l'installation, le groupe de plaques métalliques peut être augmenté ou diminué pour répondre aux exigences du processus d'expansion ou de contraction.



Faible débit stagnant

En raison de son petit canal d'écoulement et de son débit stagnant minimal, il peut démarrer rapidement, répondre rapidement lorsque les opérations de contrôle changent et réduire considérablement le poids de l'équipement.



Pratique pour l'entretien

La conception des plaques garantit qu'il n'y a pas de coins morts, de sorte que le nettoyage chimique peut être effectué sur place sans démontage. Pour les échangeurs de chaleur à plaques détachables, ils peuvent également être facilement ouverts pour un nettoyage mécanique complet.

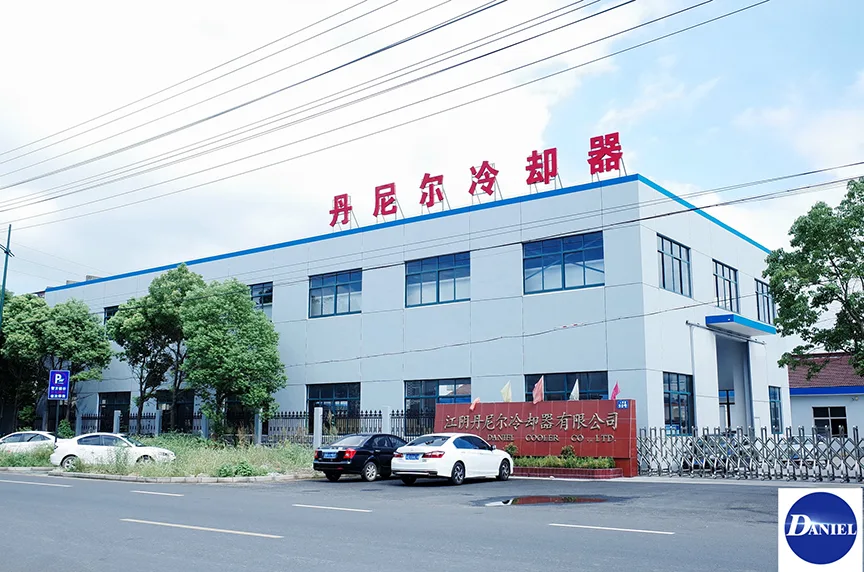

Jiangyin Daniel Coater Co., Ltd. (Daniel Coller) a été fondée en 2004. Il s'agit d'un fabricant d'échangeurs de chaleur qui produit des échangeurs de chaleur de plaques détachables (PHE), des joints d'échangeur de chaleur (PHEGASKET), des plaques d'échangeur de chaleur (PHEPLATE) et fournit des services de maintenance d'échangeur de chaleur à la plaque (Phemaintenance).


Jiangyin Daniel Coller possède des technologies de conception et de production et de connaissances professionnelles de l'échangeur de chaleur. Jiangyin Daniel Coller s'est engagé à fournir des échangeurs de chaleur de plaques de qualité aux clients du pétrole, des produits chimiques, de l'industrie, de l'alimentation et des boissons, de l'électricité, de la métallurgie, de la construction navale, du CVC et d'autres industries dans de nombreux pays et régions.


Les plaques d'échangeur de chaleur spéciales et les joints en caoutchouc peuvent être conçus et fabriqués en fonction des besoins des clients


Modèles de bande de caoutchouc échangeur de chaleur plaque: M3, M6B, M6M, M6MX-L, M6MX-R, M10B, M10M, M15B, M15BLIP, MK15BW, M15M, M20M, MX25B, MX25M, M30, MA30M, MA30W, CLUP8H, AM20, P31 AM30, MX25, EC350, TL6B, TL10B, TS20M, TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10, A10B, T20B, T20M, TS20M, P36, TL10B, T20P, CLIP6 AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500.


Sugar industry, Metallurgical industry Heat exchanger rubber gasket, sealing gasket EC50, EC150, EC350, EC500, EC500-WTEL, EC500-WTFE, EC500-ETFC, EC500-TFR, EC50-WTEL, EC50-WTFEEC50-ETFC, EC50-TFR, EC350-WTEL, EC350-WTFE, EC350-ETFC, EC350-TFR,


Modèle de joint d'échangeur de chaleur plaque: T4, H17, N35, N25, SR2, N50, A055, J060, M92 (adhésif), J092, A085, J107, Q080, K34, K55, K71 (adhésif), P105, M60, P190, U2, E201, SR3, Q03 Q055, J185, SR6, H12, SR1, RS3


Modèles de joints de l'échangeur de chaleur plaque: VT4, VT8, VT10, VT20, VT20, N40, VT40, VT80, VT130, VT1306, VT2508, VT2508 B-10, VT2508 B-16 NT150L, ​​VT405, NT250S, NT250L Vicarb


Modèles de joints de l'échangeur de chaleur plaque: V10, V20 (type de bouton), V20 (pâte F), V45 (type de bouton, type de pâte), v60 (type de pâte), v85 (type de pâte), v130 v4, v13, v20, v28, v45, v60a, v60a, v130, v85d, v100a, 100b, V60a, V85, V85D, V100A, 100B, V60A, V85, V85D, V100A, 100B, V60A, V85, V85D, V100A, 100B, V1111 V280


Plaque d'échangeur de chaleur Modèle de plaques en caoutchouc: GX-12, GX-12p1, GX-018, GX-26, GC-26, GX42, GC42, GC-30PI, GC-60PI, GX-51, GC-51, GX-60, GX-100, GX-180,


Plaque d'échangeur de chaleur Modèle de plaquettes en caoutchouc: Sigma9, Sigma26, Sigma27, Sigma37, Sigma66, Sigma76, Sigma114, Sigma7, Sigma X29, Sigma M37, Sigma38, Sigma M66, Sigma 107, Sigma90Sal


Plaque Échangeur de chaleur Modèle de joint d'étanchéité en caoutchouc: S4, S7, S8, S9, S14, S15, S15FS, S21, S22, S30, S37, S39, S41, S43, S47, S50, S62, S65, S81, S83, S121


Modèle d'anneau de scellant de la chaleur de plaque: TL90PP, TL90SS, TL150PP, TL150SS, TL200PP, TL200SS, TL250PP, TL250SS, TL400SS, TL500PP, TL500SS, TL650P


Modèle de joint d'échangeur de chaleur plaque: RX-70, LX50A, EX-15, EX-16, UX416, UX-01, UX-05, UX-20, UX-30, UX-40 peut être conçu et fabriqué en fonction des exigences du client


Plaques d'échangeur de chaleur spéciales et joints en caoutchouc Modèles principaux de plaques d'échangeur de chaleur et de joints en caoutchouc:


1. Plaques d'échangeur de chaleur. M3, M3 (N), M3X, M6-MFL, M6MD, M10 (MFML, MFGL, M10BD, M10BW), M10-BFGL, M15- (MFG, MFML, FFM, BFG), M15-MFGL, M15-BFML, M20-MFM, M20-MWFM, M20FF M30, MX25B, MX25M, AK20-FGL (E, F), A10 (B), A15, A15B, A15BW, A20, A20B, A3, A35, AX30, TS6, TS20, TL6, TL10, TL15, T20, C6, C8, C10. AC400. AC600, AV170, AV280.


2. Plaques d'échangeurs de chaleur A055.AO85, CHF130, H12, H17, H17PA, H17DS, J060, J092, J107, J185, K34, K55, K71, K71PA, M60, M92, M185, M107, N35, N35D Q055D, Q080D, R10, R10G, R14, R14S, R23, R40S, R5, R55, R66, SR2, SR3, SR9, SR14, BR1.06, BR034, BR028, BBL1.6TAF, BBL1.6BF, BR1.08CF? N35, N25, N50, AO55, H17,


3. Plaques d'échangeurs de chaleur à plaque: GX-51, GX-013, BR013 (type auge), GX-108, GX-214, GX-26, GC-26, UFX-26 = GX-26GX-26, GX-51, GX-100, GX-60, GX-180, GC-26, GC-51 ... Vicarb (méthode G) V45, V60, V85 ... SONDEX: S14, S15, S15FS, S21, S30, S41, S43, S50, S65, S83 ... Hisaka, W.Schmidt …… ..


4. Plaques d'échangeur de chaleur NT150L / N40 / FA157 / FA158 / AF161 / FA184NG / FA184WG / FA192NG / FA192WG / VT10 / VT20 / VT2


5. Plaques d'échangeurs de chaleur de plaques de série Br Produites dans la série G BR, BR005, BR01, BR03, BR05, BR08, BR13…


Application du joint d'échangeur de chaleur Daniel Plate:

Industrie du navire: principalement utilisé pour le refroidissement, le refroidissement par eau de la veste, le refroidissement à l'huile de lubrification, le refroidissement du liquide de refroidissement du piston, le refroidissement à l'huile de transmission, le préchauffage de la combustible lourd, le préchauffage du diesel, d'autres refroidissements de processus, etc.


Industrie électrique: Les échangeurs de chaleur sont principalement utilisés dans le refroidissement à eau à cycle ouvert ou fermé, le refroidissement à l'huile de transmission, le refroidissement à l'huile de turbine, le refroidissement de l'huile de lubrification, le piston et le refroidissement du liquide de refroidissement par turbine et le moteur, la récupération de chaleur du gaz d'échappement.


Heat exchangers are mainly used in the pharmaceutical industry for: drug sterilization, emulsion cooling, suspension heating, plasma heating, citric acid heating, infusion cooling, etc., steel industry heat exchangers are mainly used in the steel industry for mold/continuous casting machine coolant cooling, hydraulic oil/lubricating oil cooling, machine coolant cooling, electrolyte heating and cooling, furnace water/feed Eau / émulsion / cokéfraction du refroidissement des eaux usées, carrosserie / électrique Jrolage de soutien au liquide de refroidissement / transformateur.


Les échangeurs de chaleur sont principalement utilisés dans l'industrie HVAC pour: chauffage de district, eau chaude domestique, stockage de glace, chauffage constant des piscines, dispositifs de pompe à chaleur, dispositifs de récupération de chaleur, préchauffage de l'eau de chauffage, utilisation géothermique d'eau / vapeur, etc.


Les échangeurs de chaleur sont principalement utilisés dans l'industrie chimique pour: chauffage et refroidissement des milieux de processus, refroidissement à l'huile, refroidissement par électrolyte, chauffage liquide dégraissant, refroidissement du liquide phosphant, etc.
